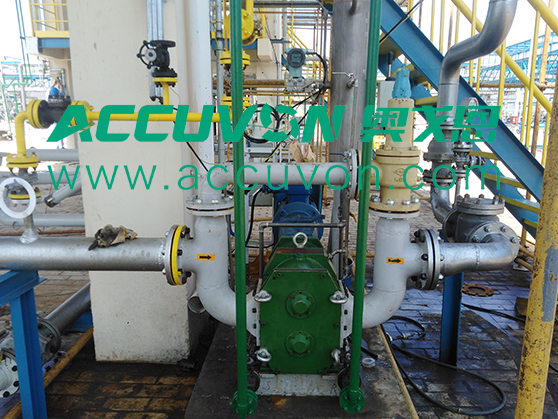

乙醇卸車泵

乙醇卸車泵配置參數：

型號:AF125

流量:Q=45m3/h

壓力:0.33MPa(揚程40m）

介質：甲醇

溫度：20-40度

功率：15KW

電機：佳木斯防爆，DII BT4，IP55

口徑：DN125，CL150，WN/RF,HG20615-2009

工藝配置:

1.泵的制造標準API676或SH/T3151-2013

2.配置品牌的集裝式機械密封

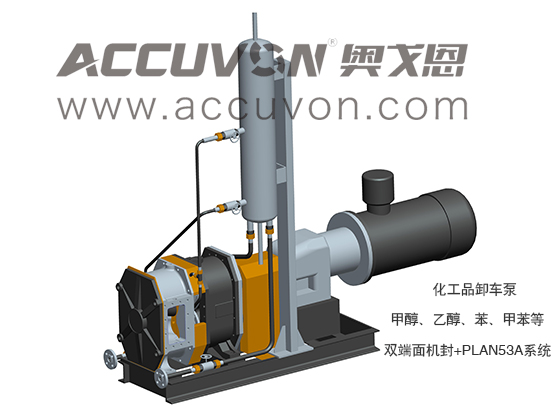

3.機械密封沖洗結構，應采用Plan53A方案

4. 配置節能型電機，電機的能效限定值及能效等級應符合GB18613-2012標準中的2級規

5. 卸料接近槽車底部時，泵輸送液體將夾帶氣體，最終可能短時空轉。泵結構需適應短時的氣液混合輸送及短時空轉

所以本轉子泵一定能將槽車內的物料抽空（槽車掃倉），并能承受干磨。

6. 所有機泵應選用低噪音設備，無脈沖、振動小、高效運行。

奧戈恩凸輪轉子泵在甲醇卸車工藝中的優勢：

1.可汽液混輸：解決了傳統泵卸車過程中振動（汽蝕、氣穴或氣阻現象），可將甲醇抽空排凈；

2.抽空，干運轉能力：抽空排凈過程中，介質中會夾帶氣體，奧戈恩轉子泵的結構設計保證了泵可以允許短時間的干轉，保證抽空時泵不被損壞；

3.抽吸能力強：此泵用于槽車卸車掃艙，奧戈恩轉子泵具有較強自吸能力，無需引流、灌泵的條件下實現強自吸，比傳統真空泵+離心泵的組合工藝得到了簡化，效率得到了空前的提升；

4.采用EPDM三元乙丙橡膠材質或奧戈恩獨有的PTFE轉子：相對于金屬轉子（基本沒有自吸）的配合間隙，奧戈恩轉子的嚙合間隙更小，因此即保證了抽吸能力又保證了轉子材質耐介質能力。大大增強的使用壽命

5.無泄漏的密封設計：確保介質卸車的安全操作

6.泵自帶安全閥，并配備變頻器、入口壓力變送器、電抗器，卸車速度可控

奧戈恩凸輪轉子泵卸車與傳統離心泵，磁力泵卸車的比較
功能	奧戈恩轉子泵	離心泵或磁力泵
氣液混輸功率	可氣，液混輸	不能氣液混輸，會產生氣阻
自吸能力	抽干凈徹底	不能抽干凈，不能抽徹底，會殘留
振動大小	振動小	產生氣阻，振動大
干運轉（抽空時）	永續短時間干運行	不能干運行
工藝	一個泵	真空泵+離心泵或磁力泵
零泄漏	雙機封加壓系統可確保	需要特殊設計
MIP在線維修	維修方便	拆除泵維修
正反轉（如需裝車）	輕松實現，系統設置即可	不能正反轉
機械密封壽命	長，允許短時間空轉，干轉	壽命3個月，可能存在干運行，離心泵機封可能會被燒毀，磁力泵無密封
